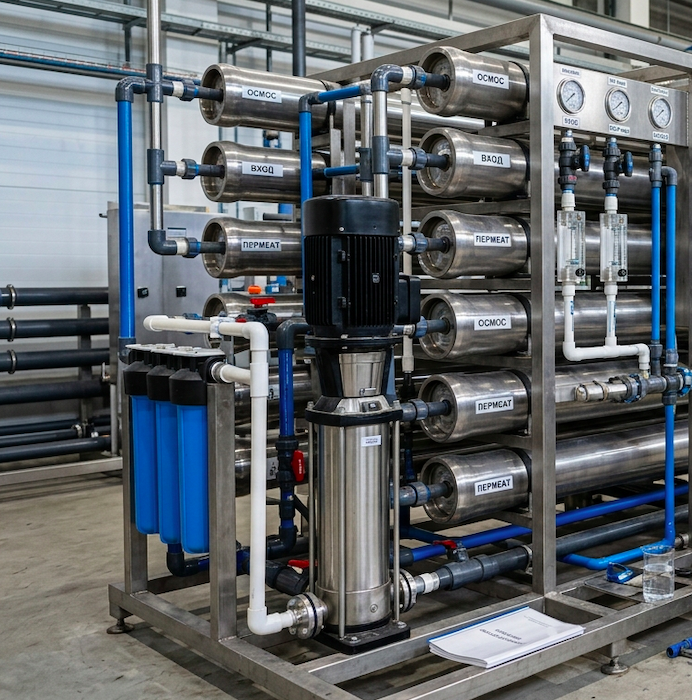

Пусконаладка промышленного обратного осмоса в Астане и Алматы
Профессиональное проведение предпусковых и пусконаладочных работ (ПНР) коммерческих и индустриальных мембранных систем водоподготовки. Обеспечиваем программирование контроллеров PLC, калибровку КИПиА, прецизионный гидравлический баланс и оптимизацию удельных эксплуатационных расходов (OPEX) с гарантией выхода технологической линии на проектную селективность.
- ✔ Полный допуск к СМР и ПНР: Действующая государственная лицензия на строительно-монтажные работы.
- ✔ Снижение издержек: Математическое моделирование антискаланта уменьшает Scaling и Fouling мембран.
- ✔ Запуск автоматизации: Прямая интеграция SCADA, протоколов Modbus/MQTT и систем удаленного IoT-мониторинга.
Профессиональный аудит и запуск мембранных комплексов Weyrin Aqua
Weyrin Aqua — специализированная инженерная компания, аккумулирующая передовой мировой опыт в области тонкой водоподготовки (Industrial Water Treatment). Наша миссия — трансформировать сложные технологические процессы в стабильные, автоматизированные и высокоэффективные решения для бизнеса, обеспечивая долгосрочную защиту инвестиций в оборудование.
Инженерная ДНК
В нашем штате состоят сертифицированные инженеры-технологи и химики-гидрогеологи с опытом работы на крупнейших промышленных объектах Казахстана. Мы знаем специфику подземных и поверхностных вод во всех регионах от Атырау до Усть-Каменогорска.
Собственное программирование
Мы не используем базовые заводские уставки «по умолчанию». Разрабатываем кастомную логику верхнего и нижнего уровней автоматизации на базе контроллеров Siemens S7-1200/1500, Schneider Electric и ОВЕН для защиты от гидроударов и сухого хода.
Правовое соответствие
Обладаем полным комплектом государственных строительных лицензий на территории РК (СМР). Сдача объектов сопровождается формированием официальной исполнительной документации, актов испытаний, журналов ПНР и форм отчетности КС-2, КС-3.
Что включает в себя комплексная пусконаладка систем RO (Reverse Osmosis)
Запуск промышленного осмоса — это не просто нажатие кнопки «Старт». Это комплекс прецизионных мероприятий, исключающих необратимое повреждение дорогостоящих мембранных элементов в первые часы работы установки.
Предпусковой аудит и шеф-монтаж (Pre-commissioning)
Техническая ревизия смонтированного оборудования на объекте Заказчика в Астане или Алматы перед подачей гидравлического давления.
- Проверка геометрии и герметичности обвязки высокого давления (Duplex, AISI 316, PVC-U).
- Инспекция правильности монтажа и направления потока в корпусах давления (Pressure Vessels).
- Проверка соосности насосных агрегатов высокого давления (Grundfos CRN, Danfoss APP, CNP).
- Входной контроль качества засыпки мультимедийных фильтров предочистки.
Гидравлическая балансировка и мокрый пуск (Wet Commissioning)
Пошаговый физический запуск системы водоподготовки с контролем динамических параметров среды в режиме реального времени.
- Контролируемое вытеснение консерванта из структуры композитных мембран (Membrane Flushing).
- Тонкая настройка регулирующих вентилей концентрата и рецикла (Needle Valves adjustment).
- Вывод установки на проектный коэффициент выхода пермеата (Recovery Rate) без превышения лимитов по Flux.
- Интеграция систем защиты мембран от критического падения давления во время переходных процессов.
Программирование PLC и калибровка измерительных цепей КИПиА
Создание отказоустойчивой цифровой экосистемы управления промышленной фильтрационной станцией.
- Калибровка промышленных расходомеров, датчиков электропроводности (TDS/Conductivity meters) и рН-метров по эталонным растворам.
- Программирование циклов гидравлической промывки пермеатом (Permeate Flush) при каждом останове системы.
- Настройка ПИД-регуляторов частотных преобразователей (VFD) для плавного пуска насосов без гидроударов.
- Конфигурирование аварийных блокировок (Interlocks) по сигналам датчиков сухого хода, высокого давления и критического ОВП (Redox потенциала).
Адаптация дозирования реагентов и вывод на проектную мощность
Математическое обоснование и химическая стабилизация процессов фильтрации с учетом локального гидрохимического анализа.
- Расчет индекса Ланжелье (LSI) и индекса Ризнара (RSI) для точной дозировки антискаланта (Antiscalant Optimization).
- Настройка прецизионных дозирующих насосов (Seko, Prominent, Grundfos) по сигналам от импульсных расходомеров.
- Измерение реального коллоидного индекса (Silt Density Index — SDI) исходной воды перед мембранами.
- Официальное проведение 72-часовых комплексных испытаний с подтверждением селективности и производительности линии.
Параметры контроля при пусконаладочных работах
Для долгосрочной безаварийной эксплуатации систем промышленного обратного осмоса наши инженеры сводят баланс физико-химических и гидравлических показателей. Ниже представлены эталонные требования к входящей воде и сравнительная таблица глубины проработки ПНР.
Таблица 1: Предельно допустимые параметры исходной воды перед подачей на мембраны (FilmTec/Hydranautics)
| Анализируемый показатель | Допустимое значение (Предел) | Влияние отклонения на систему обратного осмоса | Метод стабилизации при ПНР Weyrin Aqua |
|---|---|---|---|
| Коллоидный индекс (SDI15) | < 3.0 — 5.0 | Сверхбыстрое механическое загрязнение (Fouling) мембранных полотен | Настройка оптимальной дозации коагулянта/флокулянта, аудит механики фильтров. |
| Свободный активный хлор (Cl2) | < 0.1 мг/л | Окисление полиамидного слоя мембран, необратимая потеря селективности | Калибровка дозирования метабисульфита натрия (SMBS) или контроль угольных фильтров. |
| Общее железо (Fe2+/Fe3+) | < 0.1 мг/л | Каталитическое осаждение оксидов железа на поверхности нанопор | Интеграция глубокой деаэрации/обезжелезивания, коррекция рН среды. |
| Индекс Ланжелье (LSI) исходной воды | Зависит от типа антискаланта | Кристаллизация карбонатов кальция и магния в каналах концентрата | Точный расчет дозы антискаланта в ПО (ROSA / Wave / TorayDS). |
| Нефтепродукты и ПАВ | 0.00 мг/л (Не допускаются) | Мгновенное «отравление» мембраны, падение потока пермеата на 80-90% | Организация пре-очистки на сорбционных макропористых смолах. |
Таблица 2: Сравнение подходов к проведению ПНР
| Технологический этап | Стандартный запуск «монтажниками» | Инженерная пусконаладка Weyrin Aqua (Стандарты 2026) |
|---|---|---|
| Предпусковой контроль | Визуальный осмотр труб на отсутствие явных течей. | Ультразвуковая дефектоскопия швов, проверка крутящих моментов болтовых соединений корпусов, эндоскопический контроль. |
| Настройка гидравлики | Запуск насоса на глаз, регулировка по манометрам общего давления. | Построение кривой гидравлических потерь, расчет трансмембранного давления (TMP), профилирование потока по каждому весселю. |
| Конфигурация автоматики | Использование базовой прошивки завода без учета внешних сигналов. | Кастомный код на языках IEC 61131-3, отладка контуров обратной связи частотных приводов, вывод параметров в SCADA/Cloud. |
| Химический баланс | Дозирование антискаланта по средней инструкции из интернета. | Ежедневный отбор проб пермеата и концентрата в процессе 72-часовых тестов, титрование, тонкая калибровка стехиометрического соотношения. |
| Документальное оформление | Подписание одностраничного акта приема-передачи. | Предоставление полного тома исполнительной документации (паспорт ПНР, карты уставок КИПиА, акты скрытых работ, формы КС-2/КС-3). |
Коммерческая и технологическая выгода правильного запуска
Профессионально выполненная пусконаладка напрямую влияет на финансовые показатели предприятия (ROI) и снижает совокупную стоимость владения (TCO) системой водоподготовки.
Оптимизация OPEX
Точная балансировка соотношения пермеат/концентрат и программирование частотных преобразователей (VFD) минимизируют удельное потребление электроэнергии (кВт/м³ очищенной воды) до 22%.
Продление ресурса мембран
Исключение солевого осадков в хвостовых элементах за счет настройки корректного времени и интенсивности гидравлических промывок пермеатом увеличивает срок службы мембран (FilmTec, Toray) с 1.5-2 до 4-5 лет.
Исключение аварийных простоев
Интеграция многоуровневых программных блокировок (Interlocks) предотвращает выход оборудования из строя по причине скачков давления, завоздушивания трактов или гидроударов.
Удаленный контроль (IoT)
Настройка сквозного шифрованного мониторинга позволяет главному инженеру завода отслеживать электропроводность, расходы и TMP со смартфона, оперативно реагируя на тренды падения селективности.
Гарантийная чистота
Официальный ввод в эксплуатацию сертифицированными инженерами Weyrin Aqua полностью сохраняет заводскую гарантию производителей оборудования и фильтрующих элементов.
Прохождение Госэкспертизы
Наличие строительной лицензии СМР и безупречное заполнение исполнительной документации гарантируют беспрепятственную сдачу объекта государственным комиссиям в Астане и Алматы.
Реализованные кейсы по пусконаладке и стабилизации систем RO
Примеры решения сложных технологических задач нашими инженерами на территории Республики Казахстан. Истории спасения мембранных элементов и оптимизации бюджетов.
Проблема: Сторонняя подрядная организация смонтировала систему обратного осмоса производительностью 25 м³/час. При первом запуске силами завода через 12 часов непрерывной работы произошло падение производительности по пермеату на 35% и резкий рост рабочего давления с 12 до 17 бар. Завод столкнулся с угрозой срыва графика запуска цеха розлива.
Решение: Срочный выезд шеф-инженера Weyrin Aqua. В ходе экспресс-аудита обнаружено: полное отсутствие дозирования антискаланта (ошибка в логике контроллера, насос дозатор заблокирован программно), некорректная калибровка датчика проводимости. Нашими силами была проведена экстренная CIP-мойка мембран специализированным кислотным раствором для удаления карбонатного скалинга, перепрошит контроллер Siemens S7-1200, настроен алгоритм прямой зависимости дозирования от расхода входящей воды.
Результат: Полное восстановление проектного потока пермеата (25 м³/час) при давлении 11.8 бар. Селективность системы составила 99.4%. Объект сдан по акту КС-2 в установленный срок.
Проблема: Установка обратного осмоса контура охлаждения работала со сверхвысоким расходом исходной воды. Коэффициент выхода пермеата (Recovery Rate) составлял всего 50% вместо проектных 75%. Огромные объемы дорогостоящей артезианской воды уходили в промышленную канализацию, увеличивая экологические налоги предприятия и снижая ROI проекта.
Решение: Технологи Weyrin Aqua провели полный комплекс ПНР с изменением гидравлической схемы распределения потоков. Была внедрена линия концентрического рецикла с установкой регулируемой запорно-регулирующей арматуры с электроприводами. Перенастроены параметры частотных преобразователей насоса высокого давления для оптимизации тангенциальной скорости потока (Cross-Flow) вдоль поверхности мембранных полотен с целью предотвращения ламинарного Fouling.
Результат: Выход пермеата увеличен до стабильных 76%. Сброс концентрата в дренаж сокращен в 2.1 раза. Прямая экономия денежных средств предприятия на водоснабжении и водоотведении составила более 8,400,000 тенге в год.
Проблема: Требовался ввод в эксплуатацию двухступенчатой системы обратного осмоса (Double Pass RO) для получения воды очищенной (Purified Water) по стандартам Государственной Фармакопеи РК и требованиям GMP. Важнейшее условие — стабильная электропроводность финишного пермеата менее 1.1 мкСм/см при температуре 20°C и полная валидация процессов автоматизации.
Решение: Выполнена высокоточная пусконаладка КИПиА с калибровкой четырехканальных кондуктометров по государственным стандартным образцам (ГСО). Настроена непрерывная автоматическая корректировка рН среды (дозирование ультрачистой щелочи между ступенями для связывания свободного растворенного углекислого газа CO₂ в карбонат-ион, задерживаемый второй ступенью). Отработан алгоритм санитарной термической промывки контуров.
Результат: Достигнут стабильный показатель электропроводности пермеата на уровне 0.6–0.8 мкСм/см. Система успешно прошла квалификацию (IQ/OQ протоколы валидации) и запущена в коммерческую эксплуатацию.

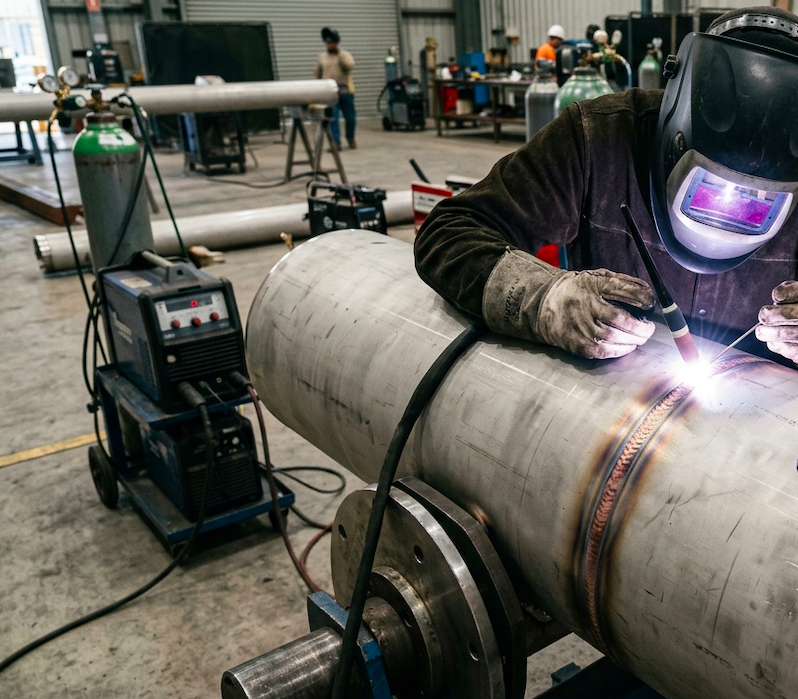

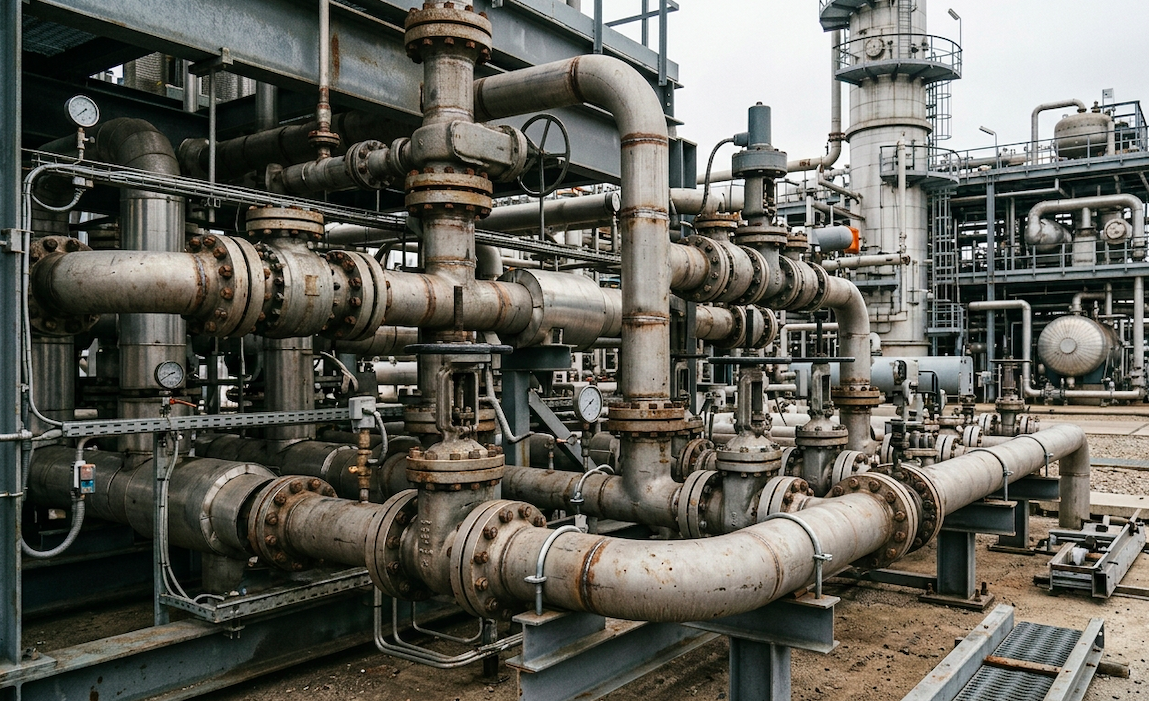

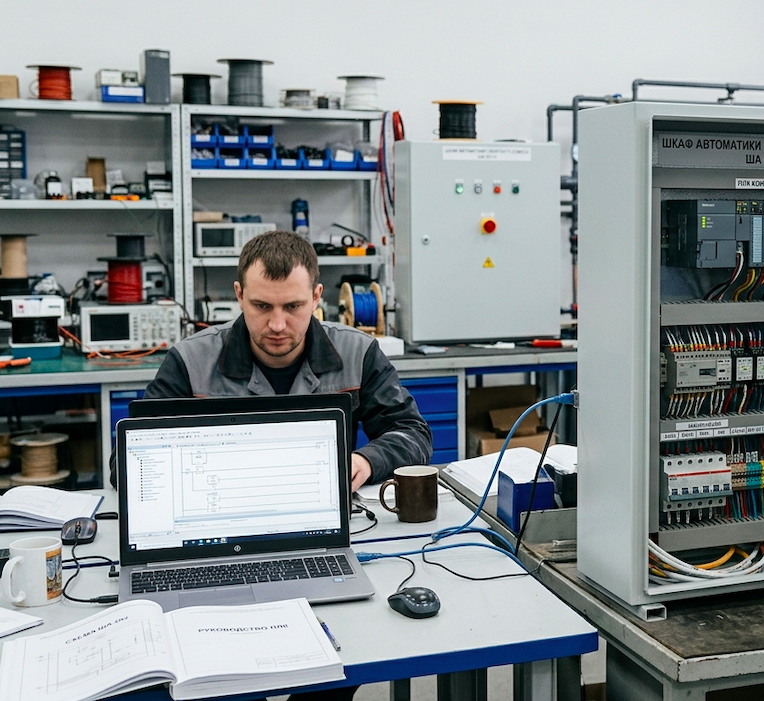

Фотогалерея реальных этапов монтажа и ПНР систем водоподготовки
Мы фиксируем каждый этап выполнения работ. На фото представлены ключевые узлы, с которыми работают наши специалисты в процессе реализации подрядных договоров.
Регламент проведения пусконаладочных работ Weyrin Aqua
Мы работаем строго по утвержденным СНиП и внутренним стандартам качества, разделяя процесс ПНР на понятные контролируемые этапы.
Анализ исходно-разрешительной документации и аудит площадки
Выезд инженера на объект в Астане или Алматы. Изучение проекта водоподготовки, проверка соответствия подведенных мощностей электричества, лимитов подачи исходной воды и пропускной способности дренажных коллекторов. Составление дефектного акта в случае выявления отклонений.
Гидравлические испытания трубопроводных систем (Опрессовка)
Проведение испытаний на герметичность давлением, превышающим рабочее в 1.25–1.5 раза. Оформление официальных актов гидравлического испытания систем трубопроводов и актов на скрытые строительно-монтажные работы.
Монтаж мембранных элементов и консервационный запуск
Распаковка и прецизионный монтаж мембранных элементов (FilmTec, Hydranautics, Toray) в корпуса давления с использованием специализированной силиконовой смазки, совместимой с полиамидными структурами. Настройка циклов вытеснения заводского раствора консерванта.
Электромонтажная наладка и прошивка контроллеров PLC
Проверка сопротивления изоляции кабельных линий, тестирование фазировки силовых электродвигателей насосов Grundfos/CNP. Загрузка управляющего программного обеспечения в контроллер, отладка интерфейса оператора (HMI-панель), проверка срабатывания аварийных триггеров.
Финальное тестирование и подписание актов сдачи объекта
Проведение комплексных 72-часовых испытаний оборудования под непрерывной эксплуатационной нагрузкой. Отбор проб очищенной воды для верификации в независимой лаборатории. Передача Заказчику исполнительной документации (включая акты форм КС-2, КС-3, инструкции по эксплуатации, карты настроек автоматики).
Ответы на часто задаваемые вопросы инженерам по ПНР обратного осмоса
Профессиональные разъяснения техническихаспектов проектирования, монтажа и ввода в эксплуатацию промышленных водоочистных комплексов.
Что такое индекс SDI и почему его важно измерять при пусконаладке обратного осмоса?
Индекс SDI (Silt Density Index — коллоидный или плотностной индекс) определяет склонность очищаемой воды к загрязнению мембран механическими и дисперсными микрочастицами. Измерение проводится методом фильтрации пробы через калиброванную мембрану 0.45 мкм под давлением 2.1 бар в течение 15 минут. Если показатель SDI выше 4.0–5.0, мембраны обратного осмоса покроются плотным слоем отложений (Fouling) в течение первых недель работы. В процессе ПНР мы калибруем системы предочистки (мультимедийные фильтры, дозирование коагулянтов), чтобы снизить SDI до безопасных значений.
Какая строительная лицензия требуется для проведения монтажа и ПНР систем водоочистки в Казахстане?
Согласно законодательству Республики Казахстан, для выполнения строительно-монтажных и пусконаладочных работ на промышленных объектах требуется государственная лицензия на СМР (Строительно-монтажные работы) соответствующей категории. Компания Weyrin Aqua обладает действующей лицензией, позволяющей выполнять устройство инженерных сетей, монтаж технологического оборудования и пусконаладочные работы на объектах любой сложности. Это гарантирует правовую легитимность сдаваемых актов КС-2 и КС-3 перед любыми аудиторскими и государственными инспекциями.
Зачем настраивать частотный преобразователь (VFD) для насоса высокого давления?
Насосы высокого давления (например, Grundfos серии CRN) создают напор до 15–25 бар за доли секунды. Прямой пуск такого насоса гарантирует мощнейший гидроудар, который деформирует торцевые уплотнения мембранных элементов и может разорвать корпуса давления (Pressure Vessels). Настройка частотного преобразователя (VFD) в процессе ПНР позволяет запрограммировать плавную рампу разгона двигателя (обычно от 15 до 40 секунд), обеспечивая мягкий рост давления и защищая дорогостоящую гидравлическую архитектуру от разрушения, попутно снижая пиковые пусковые токи предприятия.
Как рассчитывается дозировка антискаланта и можно ли обойтись без него?
Антискалант — это специализированный полимерный реагент, ингибирующий рост кристаллов солей жесткости (карбонатов, сульфатов кальция, бария и стронция) на поверхности мембран. Расчет дозировки производится с помощью специализированного инженерного ПО (Wave, ROSA, TorayDS) на основе развернутого химического анализа воды, температуры и проектного коэффициента Recovery. Обойтись без него нельзя, если индекс Ланжелье (LSI) концентрата превышает 0. Игнорирование антискаланта ведет к мгновенному зарастанию мембран солями, падению потока пермеата и необходимости покупки нового комплекта мембран стоимостью в миллионы тенге.
Что входит в комплект исполнительной документации по завершении пусконаладки?
Заказчик получает полный инженерный том документации, включающий: утвержденную программу и методику проведения ПНР, акты индивидуальных испытаний оборудования, акты гидравлической опрессовки трубопроводов, калибровочные протоколы приборов КИПиА, карты фактических уставок логических контроллеров (PLC), протоколы лабораторных анализов воды до и после системы RO, исполнительные чертежи, журналы ПНР, инструкции для персонала, а также подписанные формы справок о стоимости выполненных работ (аналоги КС-2 и КС-3).
Как часто необходимо проводить химическую промывку (CIP-мойку) промышленного осмоса?
При правильно выполненной пусконаладке межсервисный интервал CIP-мойки составляет от 3 до 6 месяцев. Сигналами к необходимости проведения промывки являются три базовых фактора: падение производительности по пермеату на 10% от первоначальных пусковых данных, снижение селективности (рост TDS очищенной воды) на 10%, или увеличение перепада давления (ΔP) между входом и выходом системы на 15%. В процессе ПНР мы программируем систему автоматических предупреждений на панели оператора (HMI), чтобы персонал своевременно видел приближение этих критических точек.
Каковы особенности запуска систем обратного осмоса в зимний период в Астане?
Зимний период в Астане характеризуется экстремально низкими температурами наружного воздуха и снижением температуры поверхностных и неглубоких подземных вод до +2°C…+4°C. Плотность и вязкость воды при этом значительно возрастают, что снижает проникающую способность через поры мембраны и требует более высокого рабочего давления для поддержания проектного потока пермеата (Flux). В процессе зимней пусконаладки наши инженеры учитывают температурный фактор коррекции производительности, адаптируют уставки ПИД-регуляторов давления высокого уровня и контролируют отсутствие риска замерзания тупиковых линий КИПиА.
Возможна ли пусконаладка оборудования, закупленного Заказчиком самостоятельно в Китае?
Да, компания Weyrin Aqua оказывает услуги пусконаладки и шеф-монтажа систем обратного осмоса сторонних производителей, включая OEM-комплексы из КНР. Наши специалисты разбираются в логике работы китайских контроллеров (Createc и др.) и выполняют аудит гидравлической обвязки на соответствие международным стандартам. Перед началом работ мы проводим обязательный предпусковой аудит, формируем перечень необходимых доработок (замена дефектных датчиков, изменение точек ввода реагентов) и после их устранения выводим китайскую систему на стабильные проектные показатели.
Как защитить мембраны от прорывов бактериального загрязнения (Biofouling)?
Биологическое обрастание мембран вызвано размножением микроорганизмов на полиамидном слое, что создает слизистую пленку, блокирующую фильтрацию. Для предотвращения биообрастания в рамках ПНР мы настраиваем узлы периодического или непрерывного дозирования неионогенных биоцидов, тщательно отслеживаем окислительно-восстановительный потенциал (ОВП/Redox) воды на входе, чтобы не допустить проскока свободного хлора (который разрушает мембраны), и конфигурируем системы ультрафиолетового обеззараживания (UV-sterilizers) в контуре предварительной подготовки.
Каков средний срок окупаемости (ROI) профессиональной пусконаладки?
Инвестиции в качественные ПНР окупаются в течение первых 4–8 месяцев эксплуатации системы промышленного обратного осмоса. Окупаемость достигается за счет: экономии на замене мембранных элементов (один комплект для крупной установки может стоить от нескольких миллионов тенге), снижения расхода электроэнергии на 15–20% благодаря точной настройке частотных приводов, минимизации расхода химических реагентов и антискаланта, а также полного исключения финансовых потерь основного производства из-за простоев технологической линии водоснабжения.
Вызовите шеф-инженера на объект для оценки готовности к пусконаладке
Исключите риски повреждения оборудования и задержки сроков сдачи объекта. Наш главный специалист приедет на ваше предприятие в Астане или Алматы, проверит качество монтажных работ, выдаст официальный чек-лист готовности гидравлических и электрических систем к проведению комплексной пусконаладки.
