Монтаж канализационных насосных станций (КНС) под ключ в Казахстане
Проектирование, земляные работы, установка стеклопластиковых корпусов, интеграция погружных агрегатов, подключение автоматики и пусконаладка с гарантией обеспечения проектного расхода.
- ✓ Насосы Flygt, Grundfos, Wilo
- ✓ Полный пакет актов КС-2, КС-3
- ✓ Сейсмостойкость до 9-10 баллов
- ✓ IoT-мониторинг и диспетчеризация
Инжиниринговый суверенитет и комплексная реализация СМР для объектов капитального строительства
Weyrin Aqua — специализированная инжиниринговая компания, обеспечивающая полный цикл строительства гидротехнических сооружений промышленного, коммунального и гражданского назначения. Мы берем на себя полную ответственность за гидравлический контур систем водоотведения.
Наша Миссия
Создание безаварийной инфраструктуры водоотведения индустриальных объектов Казахстана через применение прецизионного монтажа, энергоэффективных систем управления и композитных материалов высшей прочности.
Ценности Инжиниринга
Бескомпромиссная надежность (Zero Down-Time), строгое соответствие СН РК и СП РК, минимизация операционных затрат заказчика (OPEX) за счет точной балансировки гидравлических узлов систем транспортировки стоков.
Ключевое отличие
В отличие от типовых строительных организаций, мы самостоятельно программируем алгоритмы каскадного управления насосами, проводим компьютерное моделирование нагрузок (CFD) и осуществляем полный комплекс шеф-монтажа силами штатных инженеров.
Комплекс строительно-монтажных услуг по КНС
Реализуем проекты любой категории сложности: от локальных КНС ливневого стока до магистральных узлов перекачки хозяйственно-бытовых сточных вод промышленных предприятий.

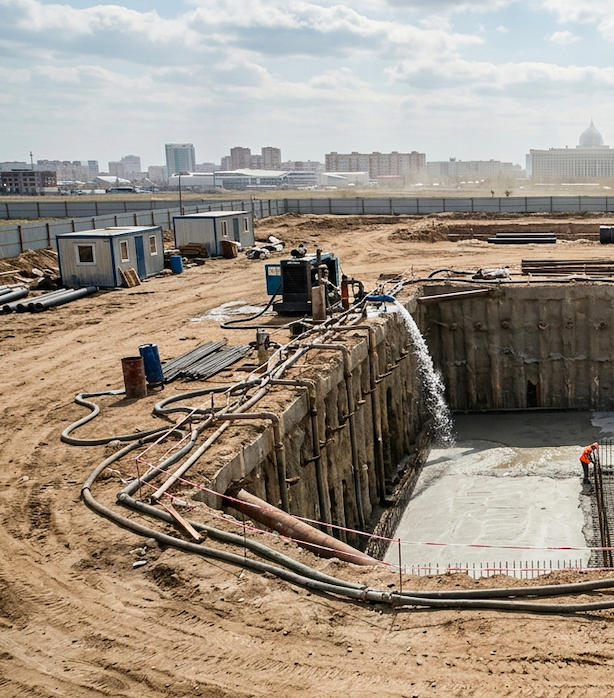

Земляные работы под КНС и подготовка основания в Казахстане
Обустройство котлованов в сложных гидрогеологических условиях Астаны и Алматы. Учитываем высокий уровень грунтовых вод (Water table) и глубину промерзания грунтов. Расчет и заливка анкерной фундаментной плиты для предотвращения всплытия стеклопластиковой емкости.
Технические возможности:
- Разработка котлована с устройством шпунтового ограждения (Ларсен) или монолитного крепления стен.
- Водопонижение иглофильтрами (Wellpoint dewatering) на обводненных строительных площадках.
- Монтаж железобетонного пригруза с точным расчетом анкерных болтов из нержавеющей стали AISI 316.
Преимущество этапа:
Исключение деформации геометрии корпуса за счет послойного уплотнения обратной засыпки (Compaction testing) с контролем коэффициента плотности грунта K≥0.95.
Преимущество этапа:
Мембранная и структурная герметичность соединений исключает инфильтрацию грунтовых вод в станцию и эксфильтрацию стоков во внешнюю среду.

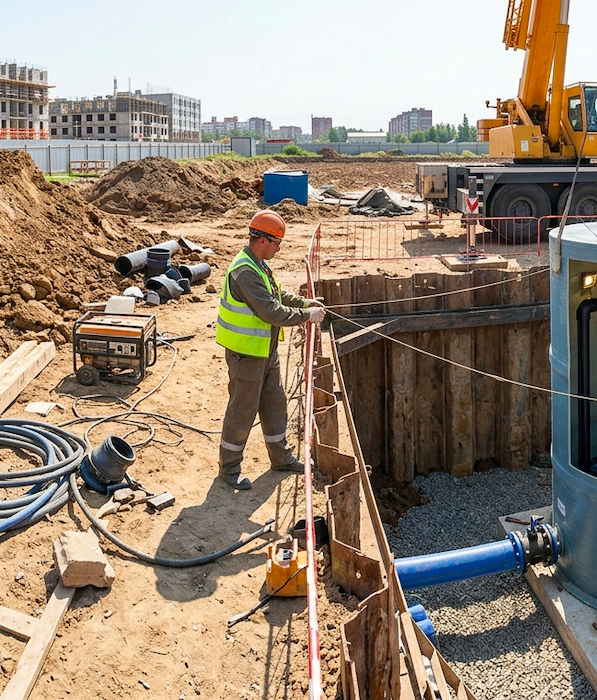

Установка стеклопластиковой КНС и монтаж погружных насосов
Интеграция высокопрочных машиностроительных стеклопластиковых корпусов (GRP – Glass-Reinforced Plastic) методом радиальной намотки. Монтаж погружных насосов канализации с использованием автоматических трубных муфт (Guide rail coupling system).
Технические возможности:
- Установка корпусов диаметром до 4000 мм и высотой до 15 метров единым монолитным блоком.
- Интеграция насосных агрегатов с режущими механизмами (Grinder pumps) и вихревыми рабочими колесами (Vortex impellers).
- Монтаж сопутствующего технологического оборудования: сороудерживающих корзин, шиберных задвижек, обратных клапанов шарового типа.

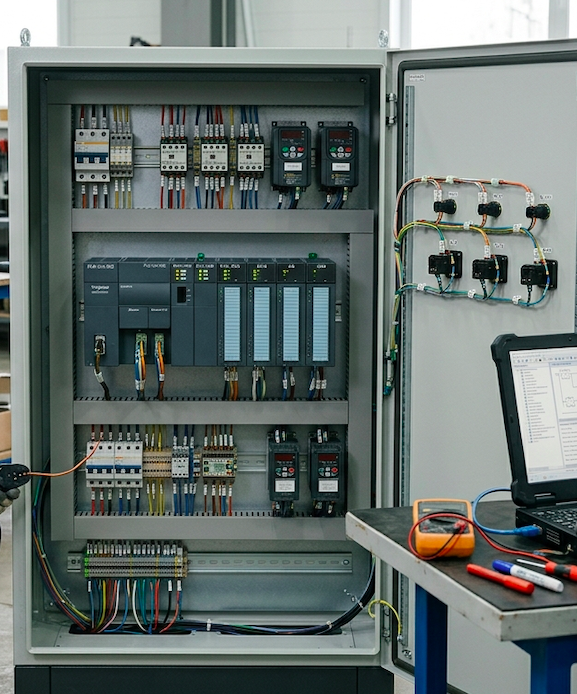

Подключение шкафа управления КНС и пусконаладочные работы (ПНР)
Монтаж низковольтных комплектных устройств (НКУ) автоматизации перекачки. Интеграция программируемых логических контроллеров (PLC), алгоритмов чередования работы агрегатов (Duty/Standby alternation) для выравнивания моточасов и предотвращения заиливания резервуара.
Технические возможности:
- Сборка шкафов управления с частотно-регулируемыми приводами (VFD) и устройствами плавного пуска (Soft Starter).
- Подключение многоуровневых систем датчиков: гидростатических преобразователей давления, ультразвуковых уровнемеров и поплавковых сигнализаторов аварийного перелива.
- Развертывание IoT систем удаленной передачи данных по протоколам Modbus TCP / MQTT на верхний уровень SCADA предприятия.
Управление и Безопасность:
Защита электродвигателей от сухого хода, перегрева обмоток (термодатчики PTC/Pt100), попадания влаги в масляную камеру насоса и критических перепадов напряжения электросети.
Строительные и эксплуатационные преимущества решений Weyrin Aqua
01. Лицензия на СМР
Официальный допуск к строительно-монтажным работам на объектах повышенной ответственности. Полная юридическая защита заказчика при сдаче КНС государственным органам архитектурно-строительного контроля.
02. Точный расчет на всплытие
Инженерный расчет выталкивающей силы грунтовых вод (Buoyancy calculation). Проектируем оптимальную конфигурацию бетонного якоря-основания КНС, исключая риск повреждения подводящих коллекторов.
03. Интеграция мировых брендов
Установка гидравлических агрегатов Flygt (Xylem), Grundfos, Wilo, а также их полностью сертифицированных промышленных аналогов, адаптированных под тяжелые условия эксплуатации и абразивные стоки.
04. Алгоритмы анти-блокировки
Программирование шкафов управления функциями реверса насоса (Pump cleansing cycles) при детектировании повышенного пускового тока или угрозы заклинивания рабочего колеса текстильными волокнами.
05. Полное исключение гидроударов
Плавный пуск и контролируемый останов потока жидкости с помощью частотных преобразователей. Исключает разрывы напорных трубопроводов канализации и гидродинамические перегрузки клапанных систем.
06. Прозрачный документооборот
Предоставление полного пакета исполнительной документации: акты на скрытые работы, сертификаты на материалы, исполнительные съемки геодезии, протоколы испытаний электроустановок, акты форм КС-2, КС-3.
Инженерно-сравнительный анализ материалов и гидравлических компонентов КНС
Для принятия обоснованного технического решения нашими заказчиками и проектными институтами мы подготовили объективное сравнение конструкционных и насосных параметров.
Сравнение конструктива корпусов КНС: Машиностроительный стеклопластик vs Сборный железобетон
| Параметр сравнения | Стеклопластик GRP (Weyrin Aqua) | Сборные Ж/Б Кольца |
|---|---|---|
| Герметичность резервуара (Water tightness) | 100% Абсолютная (Монолитный цилиндр) | Низкая (Фильтрация через стыки и швы колец) |
| Коррозионная стойкость к H2S (Сероводород) | Высокая (Не подвержен газовой химической коррозии) | Критически низкая (Сульфатная деструкция бетона) |
| Срок службы конструкции | Более 50 лет без потери несущей способности | 10 – 15 лет до начала разрушения структуры |
| Масса конструкции / Нагрузка на фундамент | Низкая (Упрощает логистику и монтаж краном) | Крайне высокая (Требует сверхтяжелой спецтехники) |
| Скорость проведения монтажа на объекте | 1 – 2 рабочих дня (Готовая заводская сборка) | 7 – 14 дней (С учетом герметизации и гидроизоляции) |
Технические параметры линеек погружных насосных агрегатов
| Тип гидравлической части | Оптимальный тип сточных вод | Проходное сечение (Free passage) | Максимальный КПД гидросистемы |
|---|---|---|---|
| Одноканальное / Многоканальное колесо | Хозяйственно-бытовые стоки без длинноволокнистых включений | От 80 до 120 мм | До 86% (Высокая энергоэффективность) |
| Свободновихревое колесо (Vortex) | Тяжелые шламовые стоки, ил, газы, ливневый сток с песком | До 100 мм (Равное диаметру напорного патрубка) | До 55% (Исключает засорение системы) |
| Режущий механизм (Grinder system) | Сточные воды с высоким содержанием текстиля, пакетов, гигиенических средств | Измельчение до мелкодисперсной фракции | До 62% (Сверхвысокий напор при малых расходах) |
Фотогалерея реальных этапов монтажа и СМР объектов Weyrin Aqua
Объективная визуализация нашего опыта. Реальные строительные площадки, процесс сварки, сборки и обвязки узлов автоматики.
Индустриальные кейсы: ликвидация аварийных рисков и оптимизация энергопотребления КНС
Кейс: Модернизация КНС промышленного логистического парка (г. Алматы)
Снижение OPEX на 28%Кейс: Строительство КНС ливневых стоков завода металлоконструкций (г. Астана)
Сдача объекта с первого предъявленияКейс: Автоматизация КНС жилого микрорайона высокой этажности (Казахстан)
Внедрение IoT МониторингаСтрогий регламент СМР и пусконаладочных работ при монтаже КНС
Каждый этап строительства контролируется внутренней службой авторского надзора и ОТК нашей компании.
Этап 1: Входной контроль оборудования и геодезическая разбивка
Проверка целостности стеклопластикового корпуса КНС после транспортировки на дефекты, проверка комплектности погружных насосов, запорно-регулирующей арматуры. Вынос осей сооружения на местность силами сертифицированных геодезистов с составлением разбивочного акта.
Этап 2: Земляные работы, водопонижение и монтаж анкерной плиты
Разработка котлована экскаватором до проектной отметки. При необходимости — устройство системы водопонижения. Устройство песчано-гравийной подушки, монтаж арматурного каркаса и заливка монолитной железобетонной плиты (или установка готовой фундаментной плиты заводского изготовления).
Этап 3: Монтаж и фиксация корпуса стеклоплазиковой КНС
Строповка и бережное опускание корпуса КНС на фундаментную плиту с помощью крана. Выравнивание вертикальности емкости по лазерному нивелиру (допуск отклонения не более 2 мм на метр высоты). Надежная фиксация корпуса к плите анкерными ремнями и шпильками из коррозионностойкой стали.
Этап 4: Послойная обратная засыпка и гидравлические испытания трубопроводов
Заполнение КНС чистой водой параллельно с проведением обратной засыпки мягким грунтом или ПГС (песчано-гравийной смесью) слоями по 150-200 мм. Это компенсирует внешнее давление грунта на этапе строительства. Проведение опрессовки и гидравлических испытаний внутренних напорных трубопроводов с составлением акта.
Этап 5: Монтаж погружных насосов канализации и КИПиА
Установка направляющих труб, монтаж верхних удерживающих кронштейнов. Опускание погружных насосов на цепях до автоматической стыковки с муфтой на дне КНС. Монтаж датчиков уровня (поплавков, гидростатических датчиков), сороудерживающей корзины и вентиляционных систем.
Этап 6: Подключение шкафа управления КНС и комплексные пусконаладочные работы (ПНР)
Прокладка силовых и сигнальных кабелей в защитных гофрах и кабельных лотках. Подключение шкафа автоматики к силовой электросети 380В. Настройка параметров защитных автоматов, плавных пусков и калибровка контроллеров. Тестирование работы системы во всех режимах (Ручной, Автоматический, Аварийный) на чистой воде.
Этап 7: Подписание актов ввода в эксплуатацию (КС-2, КС-3) и обучение персонала
Проведение комплексного 72-часового испытания КНС в автоматическом режиме. Обучение службы эксплуатации заказчика правилам обслуживания станции. Передача полного комплекта исполнительной документации, паспортов на насосы и автоматику, подписание финальных актов приемки выполненных строительных работ.
Часто задаваемые вопросы инженеров, застройщиков и заказчиков о монтаже КНС
Профессиональные ответы на ключевые вопросы проектирования, монтажа и эксплуатации канализационных насосных станций.
Каковы требования к бетонному основанию (плите-пригрузу) для КНС?
Толщина и армирование плиты рассчитываются исходя из полной выталкивающей силы пустой емкости при максимальном уровне грунтовых вод на объекте. Обычно используется монолитный бетон класса не ниже B25 (М350) с водонепроницаемостью W6-W8 и морозостойкостью F200. Вес плиты должен превышать подъемную силу воды с коэффициентом запаса не менее 1.15-1.2.
Каковы преимущества стеклопластикового корпуса КНС перед бетонными кольцами?
Стеклопластик (GRP) абсолютно герметичен, не имеет швов, которые могут разойтись при смещении грунтов. Он полностью инертен к воздействию агрессивных газов (в первую очередь сероводорода H2S, вызывающего биогенную сернокислую коррозию бетона). Кроме того, вес КНС из стеклопластика существенно меньше, что снижает расходы на логистику и работу тяжелых подъемных кранов.
Каким образом осуществляется защита погружных насосов от засорения?
На входе подводящего коллектора КНС монтируется съемная сороудерживающая корзина из нержавеющей стали, задерживающая крупный мусор. Для специфических стоков (например, от ТРЦ или жилых массивов) применяются погружные насосы со встроенными режущими механизмами (Grinder) или специальной геометрией колеса типа Vortex, способными перекачивать твердые включения без угрозы блокировки вала.
Зачем использовать частотно-регулируемые привода (VFD) в шкафах управления КНС?
Преобразователи частоты позволяют адаптировать производительность насосов под фактический приток сточных вод в реальном времени. Это минимизирует количество циклов пуска/останова двигателей, продлевая ресурс их подшипников и обмоток, полностью ликвидирует опасность возникновения гидроударов в напорном коллекторе и позволяет экономить до 30-40% электроэнергии.
Какая глубина промерзания грунта учитывается при монтаже КНС в Астане и Алматы?
В соответствии со строительными нормами РК, нормативная глубина промерзания в районе г. Астана составляет около 2.4 – 2.6 метров, что требует глубокого заложения подводящих коллекторов и качественного утепления верхней части КНС (горловины). В г. Алматы глубина промерзания меньше — около 1.2 – 1.4 метров, однако здесь ключевое внимание уделяется высокой сейсмической активности региона (9-10 баллов), что требует дополнительного усиления конструктивных элементов КНС.
Что входит в состав пусконаладочных работ (ПНР) промышленной КНС?
ПНР включает проверку правильности подключения фаз электроснабжения, замеры сопротивления изоляции кабелей, калибровку гидростатических и поплавковых датчиков уровня, программирование логических схем и установок контроллера в шкафу управления, индивидуальные испытания каждого насосного агрегата и последующее 72-часовое комплексное тестирование станции в автоматическом режиме с подписанием акта ПНР.
Какие датчики уровня обеспечивают максимальную надежность автоматики КНС?
Наиболее надежной считается комбинированная схема: в качестве основного измерителя используется гидростатический датчик давления (погружной датчик уровня 4-20 мА) или бесконтактный ультразвуковой датчик. Для резервного дублирования критических точек (сухой ход насосов и аварийный перелив) обязательно устанавливаются независимые поплавковые выключатели, которые сработают даже в случае сбоя основного контроллера.
Предоставляете ли вы акты форм КС-2 и КС-3 на строительно-монтажные работы?
Да, как лицензированная строительно-монтажная организация, мы осуществляем полный коммерческий документооборот. По окончании этапов работ формируются акты о приемке выполненных работ (форма КС-2) и справки о стоимости выполненных работ и затрат (форма КС-3), строго соответствующие сметной и договорной документации.
Как организуется удаленная диспетчеризация КНС без присутствия персонала?
В шкаф управления КНС интегрируется коммуникационный контроллер или GSM-модем. Все параметры работы системы (текущий уровень стоков, токовые нагрузки двигателей, коды ошибок, сигналы об открытии люка или аварии) передаются по защищенным каналам мобильной связи или Ethernet на центральный пульт SCADA-системы предприятия или в мобильное приложение ответственных инженеров.
Каков гарантийный срок на работы по монтажу и саму КНС?
На общестроительные и монтажные работы наша компания предоставляет стандартную гарантию от 24 до 36 месяцев. На стеклопластиковый корпус КНС заводская гарантия составляет до 10 лет, а на насосное оборудование — в соответствии с регламентом заводов-изготовителей (обычно 12-24 месяца) при условии проведения регулярного регламентного технического обслуживания.
Вызовите шеф-инженера Weyrin Aqua для оценки готовности объекта к монтажу КНС
Наш специалист прибудет на вашу строительную площадку в Астане или Алматы, проверит параметры котлована, соответствие осей проекта, выдаст официальное заключение и предоставит точную смету на СМР и ПНР.
